日期：2023-08-0430
海控科技在期刊《玻璃搪瓷与眼镜》第51卷第6期发表了《热处理工艺对低膨胀透明微晶玻璃透过率和膨胀系数的影响》，该论文属于海南省重点研发项目（ZDYF2021GXJS027）科研成果。
低膨胀透明微晶玻璃主要是指以Li2O、Al2O3和SiO2为主要成分，经过严格热处理后形成的以β－石英固溶体为主晶相的透明微晶玻璃。微晶玻璃的透过率和热膨胀性能很大程度取决于析出晶相的种类、晶粒大小、尺寸和分布等，因此在确定微晶玻璃组成的基础上，热处理制度影响微晶玻璃的结构和性质。微晶玻璃的膨胀系数可在一定范围内通过特定的热处理工艺调节，从而使微晶玻璃在某一温度范围内达到零膨胀。
论文以Li2O、Al2O3、SiO2为主要成分熔制了基础微晶玻璃样品，采用DSC、XRD、膨胀仪、分光光度计等研究了热处理工艺对低膨胀透明微晶玻璃透过率和膨胀系数的影响，确定了合适的热处理制度。

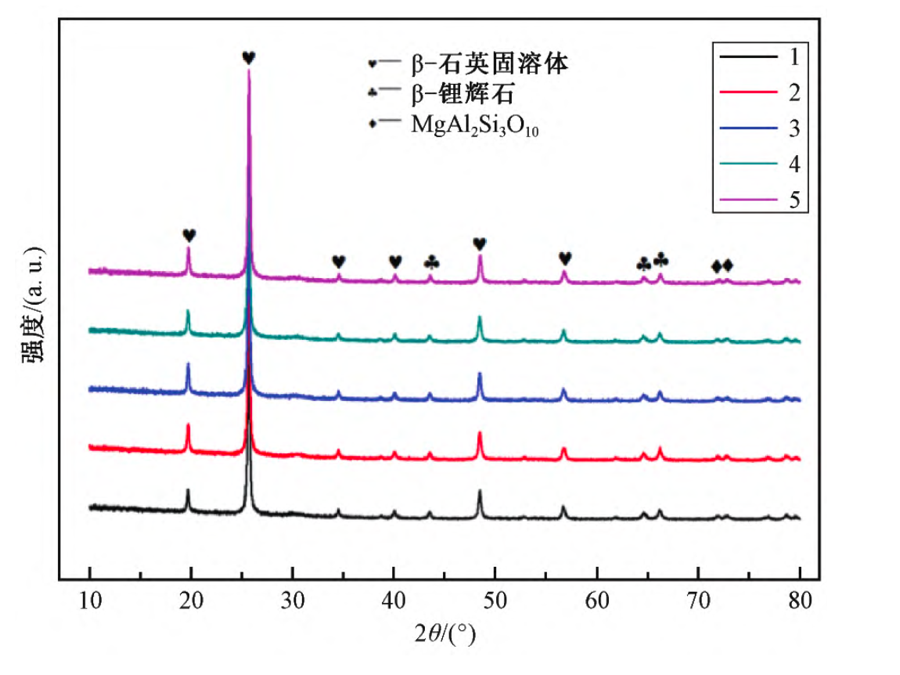

图1 不同热处理工艺的微晶玻璃的XRD图谱
实验发现：（1）选择合适的组分是制备低膨胀透明微晶玻璃的先决条件，若添加正确的稀土元素，可获得膨胀系数较低和透过率较高的基础玻璃；（2）通过优化热处理工艺可以制备透过率较高、膨胀系数较低的微晶玻璃。为得到近零膨胀的微晶玻璃，需控制微晶玻璃析出的主晶相为β－石英，选择在720 ℃核化10ｈ，880℃晶化1.5ｈ，可制得近零膨胀的透明微晶玻璃，透过率为76.58％；（3）在同一晶化温度下，晶化时间对透过率的影响较大，晶化时间越长，透过率越低。核化温度对透过率也有一定的影响，当核化温度升高到一定程度后，透过率降幅变小。
